三維柔性焊接夾具結構設計除應符合機器設備本身的要求和機械加工工藝性的要求外，還應符合鑄造三維柔性焊接平板工藝的要求，三維柔性焊接夾具的結構設計應注意以下幾點：

一、要便于制造模型、芯盒和造型：

1)三維柔性焊接夾具外形應力求簡單，以便于起模，應盡量使鑄造分型面為平面，且數目最小;

2)三維柔性焊接平板鑄件的內腔應力求鑄造時不用或少用型芯，當采用型芯時，應方便其支撐、固定及排氣出砂，必要時應設有足夠的工藝孔;

3)對于鑄鐵平板內外側面及加強肋等結構，應在起模方向設有一定的結構斜度;

4)三維柔性焊接夾具鑄件上的凸臺部分與鑄件本體不應相差過大，最好取同一高度，同一面上的距離較近的幾個凸臺，最好連成整體的凸起部分。

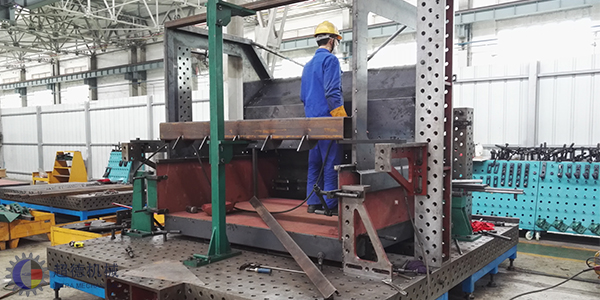

超德機械三維柔性焊接夾具

二、要減少產生鑄造缺陷的傾向：

1)三維柔性焊接夾具壁厚應力求均勻，以防止縮孔、熱裂，當需保證順序凝固條件時，應盡量使其具有朝一個方向變化的壁厚，當需保證同時凝固條件時，應盡量使其具有等斷面壁厚;

2)三維柔性焊接平板鑄件壁與壁之間的連接應嚴防尖角和金屬集聚，厚壁與薄壁之間應逐漸過渡，嚴防突變，以免造成熱節和應力集中，形成熱裂、縮松等;

3)鑄鐵焊接平臺鑄件的局部厚斷面，應盡可能采用挖空或鑄孔結構，并以加強肋適當加固;

4)三維柔性焊接工作臺鑄件平面壁上的鑄孔，應用凸邊加固，以減少壁厚;

5)焊接平臺鑄件結構應盡可能使其冷卻時能無阻礙地收縮;

6)應盡量避免鑄件內具有大的水平面;

7)鑄造三維柔性焊接夾具鑄件內水路、氣路等大面積的夾層腔，應有若干連接柱。

超德機械自主開發的三維柔性平臺長度可達8米，是目前國內超大的三維柔性平臺，大規格平臺使用壽命一般為10年到20年之久;修復之后仍可繼續使用，生產實力、產品質量都是您的上上之選，了解超德機械三維柔性焊接夾具請撥打服務熱線：0317-8175817
