看了這么多關于三維柔性焊接工裝的介紹,想必大家也足夠了解了它的功能和優勢。那今天超德小編就來給大家講講,關于三維柔性組合工裝系統的安裝過程需要注意哪些細節,以及他的使用說明。
支承腿型:
1.拆箱(拆掉木箱的四周與上端面)
2.把四根與平臺孔徑相近的鐵管對稱的插入平臺側面。
3.用牢固的繩索套在這四根鐵管上,用工廠內的起吊設備把平臺吊離地面一段距離。
4.或者直接用插車從木箱底面把整個木箱與平臺提升一段距離,由于在平臺的內部裝有很多附件,這樣木箱底面在附件自重的作用下,兩端會自然的下垂,產生一段比較大間隙。用物件墊高,然后用插車直接從平臺底部插入,提升一段距離。
5.裝腿(把支承腿,從木箱中取出,然后裝在平臺的底面的相應位置上,用17號扳手鎖緊)
詳細動作:取出支承腿,把上面的螺桿擰下,對好孔位后,用板手固定好螺桿,順時針旋轉支承腿,直到用手旋轉不動時為止。
6.水平微調(通過活動板手旋轉支承腿下的腳墊,來微調平臺高度)。
框架式結構:
1.拆箱(拆掉木箱的四周與上端面)
2.把四根與平臺孔徑相近的鐵管對稱的插入平臺側面。
3.用牢固的繩索套在這四根鐵管上,用工廠內的起吊設備把平臺吊離地面一段距離。
4.另一種方式:直接用插車從木箱底面把整個木箱與平臺提升一段距離,由于在平臺的內部裝有很多附件,這樣木箱底面在附件自重的作用下,兩端會自然的下垂,產生一段比較大間隙。用物件墊高,取出里面的起吊環與鎖銷,通過鎖銷把起吊環鎖固在平臺中間。
5.把平臺吊起慢慢放到框架上,距離一小段距離,對好孔位后,再放在框架上然后用螺桿鎖緊。
6.水平微調(通過活動板手旋轉支承腿下的腳墊,來微調平臺高度)。
平臺安裝詳細說明

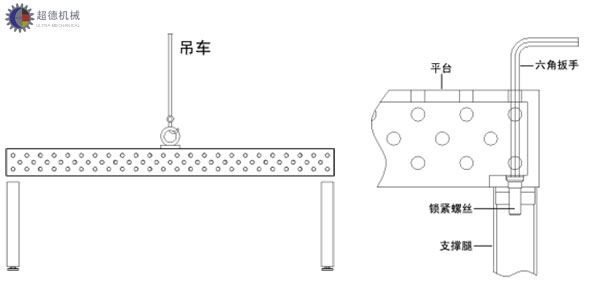

一、平臺運置施工場地時,施工場地有吊車設備。可用隨箱的吊環和鎖銷,將吊環固定在平臺的中心用鎖緊銷鎖緊。然后用吊車將平臺吊置安裝的平地上平臺正面朝上,用吊車將平臺吊離地面略高于腿的高度,然后將支撐腿與平臺對接,用隨箱配套的螺絲及SW17六角扳手鎖緊。安裝支撐腿時按對角安裝的先后順序。
二、平臺運置施工場地時,施工場地沒有吊車設備??捎貌孳囅葘⑵脚_(tái)一邊抬高然后在平臺下面放入兩塊木楔用于支撐平臺,再將平臺放下。高度要高于叉車叉子可進入的最低高度,隨后用叉車將平臺整個叉起升高至離地面略高于腿的高度,然后將支撐腿與平臺對接,用隨箱配套的螺絲及SW17六角扳手鎖緊鎖緊。安裝支撐腿時按對角安裝的先后順序。注:使用叉車安裝平臺時叉車的前叉部位長度一定要大于平臺的寬度。
警告:為了確保安全操作,請勿使用人工抬起平臺的方法來安裝支撐腿!
柔性三維組合工裝系統包括:
1.基 礎 件:焊接平臺
2.支 承 件:U型方箱;L型方箱;支撐角鐵;角度器;角型連接塊等
3.定 位 件:定位角尺;定位平尺;平面角尺;V型塊等
4.鎖 件 件:快速鎖緊銷;沉頭鎖緊銷等
5.壓 緊 件:手柄式快速壓緊件
6.其它輔件:工具推車,調換,油石,毛刷等
基礎件:
型號:(二維/三維)
材質:(鋼件/鑄件)
使用:為焊接與裝配基準面, 保持平臺表面清潔,孔內干凈無異物。
支承角鐵:通過鎖緊件與平臺或者其它附件上的孔位鎖緊,固定。
1.(立放)用底面與平臺接觸,定位鎖緊.
2.(臥放)用側面與平臺接觸,定位鎖緊。
3.通過其底面與三維平臺側面鎖緊配合,起拓展平臺寬度用。
4.通過支承角鐵底面的槽式孔位,可以靈活的調整其定位位置。
5.定位鎖緊時,先把二支鎖銷插入對好的孔內,然后再鎖緊。
U型方框/L型方框:1.(立放)用底面與平臺接觸,定位鎖緊。
2.(臥放)用側面與平面接觸,定位鎖緊。
3.立放時,從安全因素考慮,最好鎖2支以上鎖銷。
4.通過與平臺側面鎖緊配合,拓展平臺寬度用。
5.從安全因素考慮,禁止全部用手柄式鎖銷對U型方框進行鎖緊。
鎖緊件:

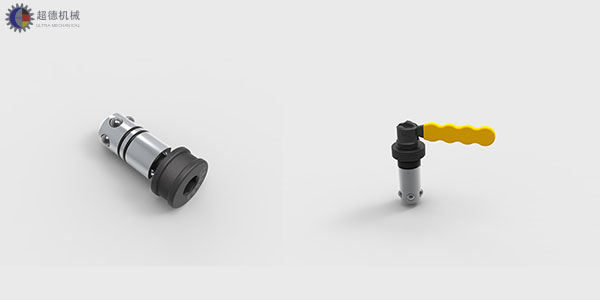

手柄式鎖銷:
首先把上的螺帽逆時針擰到鎖銷的上部,然后把鎖銷插入附件與平臺的孔內,再把手柄壓下,如上圖所示,再用手順時針轉動螺帽,直到用手?jǐn)Q不動為止,然后再把手柄打直(保持松動狀態),再用手轉動螺帽少許,然后再壓下手柄壓緊固定。

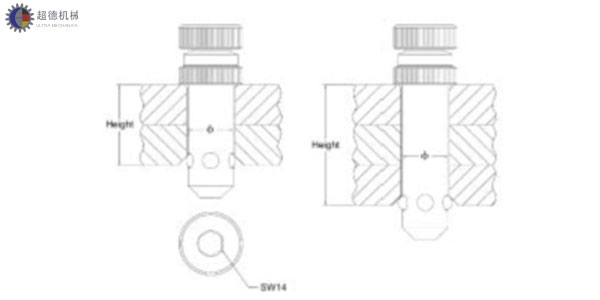

快速鎖緊銷:
通過旋轉上面的螺桿,擰動最底部滾珠會凸出來,擰到最頂部滾珠也會凸出來,只有把螺桿擰到中間部位時,滾珠才會陷入鎖銷內部。鎖緊時,先用手順時針擰緊,然后再用內六角板手?jǐn)Q緊。
其它附件:
1.附件與平臺或者附件與附件之間的配合都是通過孔與鎖銷的定位壓緊。使用人員可以根據自己產品的形狀及現場實際情況進行合理的組裝。
2.個別例案還需要客戶根據產品形狀制作部分專用件與柔性三維組合系統配合使用。
平臺保養:
1.保持平臺清潔,長時間不用時,噴上防銹油。
2.注意保持平臺孔位內部清潔,用毛刷經常清理。
3.焊接完成后,用油石把平臺表面的焊接之類的殘留物輕輕推掉。
4.工作一段時間后,用油石把平臺的痕跡抽樣打磨平整,保證沒有毛刺凸出平面,凹下去不影響平臺的使用。
