超德機械詳解三維柔性焊接工裝夾具原理

設計原理

說到三維柔性焊接工裝,很多人對這個產品的作用并不清楚,

其實三維柔性焊接工裝就是將焊件準確定位和可靠夾緊, 便于焊件進行裝配和焊接、保證焊件結構精度方面要求的工藝裝備,

現在的三維柔性焊接工裝產品正朝著數字化、智能化、自動化、高效化的方向發展,而焊接材料向著研發高品質、高性能、高強度的特種合金鋼焊材方

向進行,接下來超德機械小編就詳細介紹下三維柔性焊接工裝的設計原理。

三維柔性焊接工裝用夾具固定產品及工具以固定用臺鉗及夾持具等來固定產品及工具,以解放人手從而進行雙手作業 結構力求簡單,便于制造和維修,盡可能的避免結構復雜、成本昂貴,盡可能選用市場上質量可靠的標準品作組成零件;

有足夠的承載或夾持力度以保證工件在工裝夾具上進行的施工過程,焊接工裝夾具要滿足使用國家或地區的安全法令法規,設計方案遵循手動、氣動、液壓、伺服的依次優先選用原則;

生產線中所用三維柔性焊接工裝應最適合該產品及人工操作的專用工具以提高生產效率,滿足裝夾過程中的簡單與快速操作,夾具在調整或更換過程中重復定位的可靠性,使用過程中工件定位的穩定性和可靠性;

減少工具的更換麻煩,以減少轉拉的工時消耗,提高工作效率,易損零件必須是可以快速更換的結構,條件充分時最好不需要使用其它工具進行;


使用原理

三維柔性焊接工裝可以分為D28以及D16兩個系列。

D28系列每隔100mm均布直徑28mm的圓孔、D16系列每隔50mm均布直徑16mm的圓孔,這些孔可用于拼接各種功能的定位模塊和夾具。

三維柔性焊接工裝夾具按照功能可以分成基礎件、支撐件、定位件、壓緊件、鎖緊件、配合件等。模塊設計構思巧妙,各種模塊之間可以進行各種

組合和反復應用。下面超德機械小編來介紹一下幾種重要工裝夾具的使用原理。

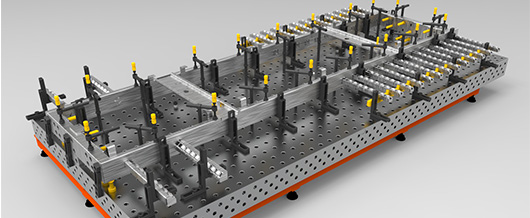

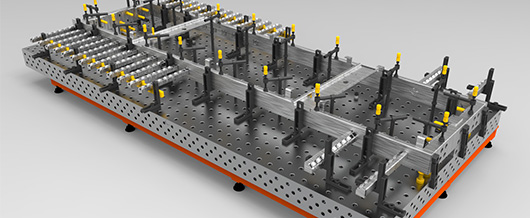

超德三維柔性焊接平臺

01

工作平臺

有鑄鐵件和鋼件兩種。鑄鐵件用HT300材質、鋼件用Q345B材質,在臺面上面和側面,每隔100mm均布φ28mm的圓孔或每隔50mm均布φ16mm的圓孔,并以同樣間隔劃有尺寸線,臺面邊緣有毫米刻度線。

02

U型方箱

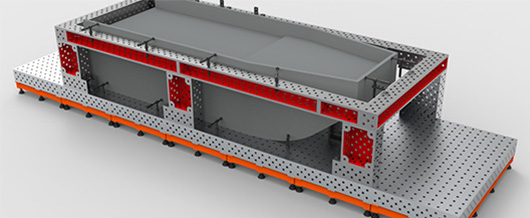

工作面上配有φ28mm或φ16mm的系統孔。立柱可用于構建三維立體結構,或者與臺面配合,構成各種異形臺面。

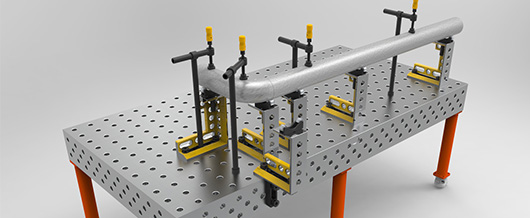

三維柔性焊接平臺

03

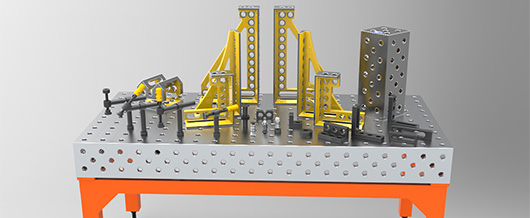

支撐角鐵

支承角鐵用于止位、定直角、構建三維立體結構和延伸工作臺面等。大型的直角塊上還配有寬度為28mm或16mm的滑槽,可以前后、上下滑動,并在任意需要的位置用銷栓緊固定位。

04

鎖緊銷

用于模塊之間互相緊固連接的銷栓,內部采用五個同心鋼珠。銷栓松開時,鋼珠退入銷栓內,此時銷栓可方便地插入模塊的孔內。能自動對中并夾緊模塊。用扳手扳緊后,其對模塊的夾緊力可達5噸,剪切力可達25噸。

05

定位塊

定位塊設計有系統孔或槽,以便在構建工裝時方便地在需要的地方定位。定位塊的尺寸設計非常科學合理,可以達到最小25mm的調整量。進一步調整25mm以下尺寸時可用配套的間距調整套件。

06

壓緊及快速夾具

按照夾具的插入方向與夾緊力方向,有180°、90°、45°三種。按照夾緊手柄的類型,有手工螺旋式、快速夾緊式、短六角螺釘式等。快速夾具有垂直式和水平式兩種,可方便地安裝在需要的地方。


超德機械自主開發的三維柔性焊接工裝長度可達8米,是目前國內超大的三維柔性焊接工裝,大規格平臺使用壽命一般為10年到20年之久;修復之后仍可繼續使用,生產實力、產品質量都是您的上上之選,了解超德機械三維柔性焊接工裝請撥打服務熱線:0317-8175817
