三維柔性焊接工裝鑄件的熱處理只能改變其基體組織，不能改變石墨的形態(tài)和分布，即熱處理不能顯著改善熱處理淬火材料鑄鐵的力學(xué)性能。熱處理主要用來(lái)消除鑄鐵焊接平臺(tái)鑄件的內(nèi)應(yīng)力，穩(wěn)定尺寸，消除白口組織和提高鑄鐵焊接平臺(tái)鑄件的表面性能。

1、三維柔性焊接工裝鑄件的去應(yīng)力退火

三維柔性焊接工裝鑄件在鑄造冷卻過程中，由于各部位冷卻速度不同，容易產(chǎn)生內(nèi)應(yīng)力，可能導(dǎo)致三維柔性焊接工裝鑄件翹曲和裂紋，因此為保證尺寸穩(wěn)定和防止變形開裂，對(duì)一些形狀復(fù)雜的鑄件，如床身、汽缸體、汽缸蓋等，需進(jìn)行消除內(nèi)應(yīng)力退火(又稱人工時(shí)效)。其規(guī)范一般為：去應(yīng)力退火通常的加熱溫度為500～550℃保溫時(shí)間為2～8h，然后爐冷(灰口鐵)，采用這種工藝可消除鑄鐵平板鑄件內(nèi)應(yīng)力的90～95%，但鑄鐵組織不發(fā)生變化。若溫度超過550℃或保溫時(shí)間過長(zhǎng)，反而會(huì)引起石墨化，使三維柔性焊接工裝鑄件強(qiáng)度和硬度降低。

2、消除三維柔性焊接工裝鑄件白口、降低硬度退火

消除三維柔性焊接工裝鑄件白口退火又稱為高溫石墨化退火。三維柔性焊接工裝鑄件表層及一些薄截面處，在冷凝過程中冷卻速度較快，容易產(chǎn)生白口組織，使鑄鐵平板鑄件的硬度和脆性增加，造成切削加工困難、易剝落，因此必須采用退火(或正火)的方法消除白口組織。退火工藝為：加熱到550-950℃保溫2～5 h，隨后爐冷到500—550℃再出爐空冷。在高溫保溫期間，游高滲碳體和共晶滲碳體分解為石墨和A，在隨后護(hù)冷過程中二次滲碳體和共析滲碳體也分解，發(fā)生石墨化過程。由于滲碳體的分解，導(dǎo)致硬度下降，從而提高了切削加工性。

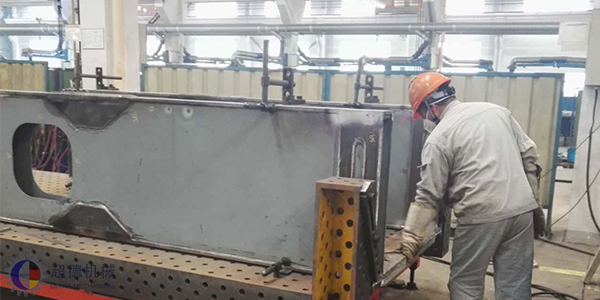

超德機(jī)械三維柔性焊接工裝制造現(xiàn)場(chǎng)

3、表面淬火

有些鑄件，如機(jī)床鑄件的導(dǎo)軌表面、汽缸鑄件內(nèi)壁等需要提高表面硬度及耐磨性，常進(jìn)行表面淬火處理。常用的方法有高(中)頻感應(yīng)加熱表面淬火介質(zhì)，還可采用火焰加熱，激光加熱，等離子加熱和電接觸加熱等新型表面淬火方法。三維柔性焊接工裝鑄鐵熱處理工藝,熱處理主要用來(lái)消除三維柔性焊接工裝鑄件的內(nèi)應(yīng)力，穩(wěn)定尺寸，消除白口組織和提高鑄鐵焊接平臺(tái)鑄件的表面性能.焊接平臺(tái)材質(zhì)一般為HT200或HT250，這兩種材質(zhì)占到焊接平臺(tái)材質(zhì)的98%以上，既能滿足焊接工件時(shí)的要求，在價(jià)格上一般用戶都能接受，無(wú)論是三維柔性焊接工裝的抗拉力、硬度、耐磨程度均能滿足焊接要求。三維柔性焊接工裝毛坯鑄造分為樹脂砂造型和水泥沙造型，現(xiàn)在大型鑄鐵件一般采用這兩種造型方法，均為消失模鑄造，樹脂砂造型多用于大型機(jī)床鑄件和高端焊接平臺(tái)鑄造，價(jià)格方面要高于水泥沙造型的鑄件，80%的三維柔性焊接工裝采用水泥沙造型進(jìn)行鑄造鑄件，這樣既能滿足三維柔性焊接工裝技術(shù)參數(shù)的要求，又能降低三維柔性焊接工裝的制造成本，是大多數(shù)廠家制造三維柔性焊接工裝時(shí)用的工藝流程。

超德機(jī)械，坐落于素有“中國(guó)鑄造之鄉(xiāng)”之稱的河北省泊頭市工業(yè)區(qū)，下轄鑄造分公司、重加工分公司、精加工及行政辦公三個(gè)廠區(qū)，鑄件年銷售量近26000噸，單個(gè)鑄件重量可達(dá)40噸， 制造實(shí)力不一般，如果您想進(jìn)一步了解超德機(jī)械的三維柔性焊接工裝，請(qǐng)撥打服務(wù)熱線：0317-8175817
